Aplikace varistorů v mikro DC motorech

Varistor je nelineární napěťově omezující ochranná součást navržená tak, aby absorbovala přepětí v obvodu a chránila přesné následné elektronické součástky. Široce se používá v kartáčovaných mikromotorech a účinně řeší běžné provozní problémy motoru, jako jsou špičky komutačního napětí, elektromagnetické rušení a opotřebení kartáčů.

Tento článek systematicky představuje princip fungování varistorů, analyzuje jejich základní ochranné funkce mikromotor provozu a poskytuje standardizované a praktické pokyny pro výběr komponent. Slouží jako profesionální technická reference pro hardwarové inženýry, vývojáře návrhů a personál zásobování.

Princip činnosti varistorů

Napěťově závislý odpor (varistor) je vysoce citlivý na změny napětí. Jeho odpor zůstává na úrovni megaohmů za normálních provozních podmínek nízkého napětí a okamžitě prudce klesne na úroveň miliohmů, když dojde k přepětí, čímž vytvoří nízkoimpedanční cestu k rychlému vybití rázového proudu a realizaci ochrany proti sevření napětí.

1.1 Tři charakteristické provozní zóny

Pracovní stav varistoru lze rozdělit do tří odlišných oblastí podle použitého napětí:

1) Oblast úniku

Když je aplikované napětí v normálním pracovním rozsahu obvodu, varistor představuje extrémně vysoký odpor a prochází jím pouze malý svodový proud. Nemá vliv na normální provoz obvodu a zůstává v dlouhodobém pohotovostním stavu ochrany.

2) Oblast nelineárního upínání

Když se v obvodu objeví přechodné rázy nebo napěťové špičky, varistor vstoupí do nelineární pracovní oblasti. Proud prudce roste, zatímco svorkové napětí je stabilně sevřeno v bezpečném úzkém rozsahu. Toto je hlavní pracovní oblast varistoru, která absorbuje rázy a potlačuje špičky, a provádí hlavní ochranné práce v obvodech mikromotorů.

3) Oblast nasycení

Pokud přepětí dále narůstá za rozsah ložisek, varistor se dostane do oblasti nasycení a chová se jako nízkoodporová lineární složka, což má za následek prudký nárůst smyčkového proudu. Dlouhodobý provoz v této oblasti způsobí přehřátí součásti, vyhoření a dokonce prasknutí keramiky. Proto je provoz v oblasti nasycení v praktických aplikacích přísně zakázán.

1.2 Mechanismus vedení materiálu

Varistory z běžných oxidů kovů jsou slinuté polykrystalické polovodičové keramiky, vyrobené převážně z oxidu zinečnatého (ZnO) s malým množstvím pomocných oxidů kovů, jako je oxid vizmutu a oxid kobaltu.

Každé zrnko oxidu zinečnatého je obaleno vysoce odolnou mezní vrstvou zrna. Při jmenovitém pracovním napětí hranice zrna blokuje vedení proudu, aby byl zajištěn normální provoz obvodu. Když napětí překročí prahovou hodnotu, na hranici zrn se objeví Zenerův průraz a tunelový efekt, odpor komponentu náhle klesne a vytvoří se vysokorychlostní výbojový kanál, který okamžitě uvolní rázovou energii.

Základní funkce varistorů v mikromotorech

Většina běžných mikromotorů jsou kartáčované stejnosměrné motory. Během provozu uhlíkové kartáče a komutátory plynule přepínají směr proudu vinutí kotvy. Vzhledem k tomu, že vinutí kotvy má indukční vlastnosti, bude po nabuzení ukládat magnetickou energii. Okamžité spínání proudu při komutaci uvolňuje masivní magnetickou energii, tvořící vysokonapěťové přechodové špičky, konkrétně zpětnou elektromotorickou sílu (Back EMF).

Bez účinné ochrany způsobí komutační špičky tři hlavní problémy:

1) Zrychlené opotřebení motoru

Vysokonapěťové špičky vytvářejí komutační jiskry, které způsobují vysokoteplotní erozi na segmentech komutátoru a uhlíkových kartáčů, zhoršují mechanické opotřebení a výrazně zkracují celkovou životnost mikromotorů.

2) Silné elektromagnetické rušení

Komutační jiskry vyzařují nepřetržitý elektromagnetický šum, který narušuje normální provoz okolních přesných zařízení, jako jsou senzory, moduly Bluetooth a řídicí čipy, což vede k selhání produktu v souladu s EMC.

3) Poškození součástí obvodu

Nepotlačené přepěťové špičky budou přenášeny do řídicí desky plošných spojů, čímž se snadno rozbijí integrované obvody měniče, kondenzátory a další přesné součástky, zvýší se poruchovost produktu a poprodejní náklady.

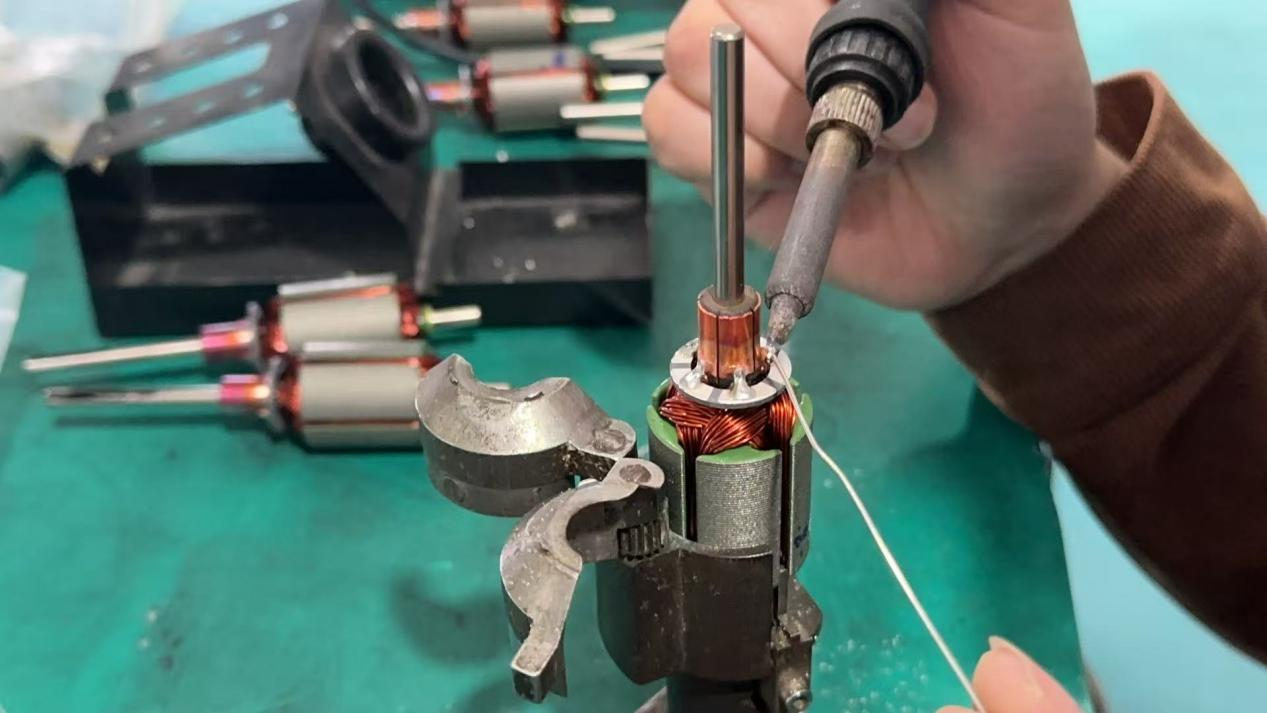

Paralelním připojením varistoru na svorky mikromotoru součástka okamžitě vstoupí do nelineární upínací oblasti, jakmile dojde ke špičkám komutačního napětí. Poskytuje nízkoimpedanční přepěťovou výbojovou cestu k zachycení přepětí v bezpečném rozsahu, přičemž realizuje tři efekty ochrany jádra:

1. Účinně potlačit komutační jiskry a snížit opotřebení komutátorů a uhlíkových kartáčů;
2. Výrazně snižte rušení elektromagnetického záření, abyste splnili průmyslové certifikační normy EMI;
3. Absorbujte přechodnou rázovou energii pro ochranu přesných součástí zadního obvodu.

Profesionální průvodce výběrem varistorů pro mikromotory

Výběr varistorů vyhrazených pro mikromotor se zaměřuje na dva základní parametry: napětí varistoru (V₁mA) a kapacitu rázového proudu.

Klíčový parametr 1: Napětí varistoru (V₁mA)

Napětí varistoru (V₁mA), také známé jako prahové průrazné napětí, označuje napětí na součástce, když varistorem prochází stejnosměrný proud 1 mA. Je to nejkritičtější parametr ovlivňující přesnost ochrany a životnost.

Vzorec pro výběr DC mikromotoru

V₁mA = (1,8 ~ 2,2) × Jmenovité stejnosměrné napájecí napětí motoru (Vp)

Dvě základní omezení výběru

1. Napětí varistoru musí být vyšší než maximální trvalé pracovní napětí systému, aby se zabránilo nesprávnému spouštění a abnormálnímu zahřívání;
2. Napětí varistoru musí být nižší než maximální výdržné napětí chráněných součástí, aby bylo zajištěno účinné sevření dříve, než dojde k poškození obvodu.

Praktický příklad aplikace

Pro 12V DC mikromotor:

Minimální hodnota výběru: 12V × 1,8 = 21,6V

Maximální hodnota výběru: 12V × 2,2 = 26,4V

Doporučené mainstreamové specifikace: 24V / 26V varistory.

Klíčový parametr 2: Kapacita nárazového proudu

Kapacita rázového proudu se vztahuje k maximálnímu špičkovému pulsnímu proudu, který varistor vydrží za standardních testovacích podmínek (okolní teplota 25 °C, specifikovaná rázová vlna a doby nárazu), se změnou napětí varistoru řízenou v rozmezí ±10 %.

Principy výběru

1. Vyšší jmenovitý rázový proud poskytuje silnější odolnost proti rušení a stabilnější ochranný výkon;
2. Skutečný rázový proud generovaný motorem musí být nižší než jmenovitý maximální rázový proud součásti, aby byl zajištěn dlouhodobý spolehlivý provoz;
3. Pro scénáře, kde rázový proud nelze přesně vypočítat, vyberte specifikace na základě výkonu motoru, frekvence start-stop a skutečných podmínek zatížení.

Závěr

Varistory jako levná, vysoce spolehlivá a vysoce účinná součást napěťové ochrany hrají nezastupitelnou roli v systémech kartáčovaných mikromotorů. Absorpcí zpětného EMF generovaného během komutace motoru účinně potlačují opotřebení jiskry, snižují elektromagnetické rušení, chrání přesné součásti obvodů a výrazně zlepšují celkovou stabilitu a životnost zařízení mikromotorů.

Rozumný výběr parametrů je klíčem k plné vůli výkonu varistorové ochrany. Pokud máte požadavky na stejnosměrný motor, kontaktujte nás pro podporu přizpůsobeného řešení.
