Jak funguje BLDC: Praktický průvodce provozem a ovládáním bezkomutátorového stejnosměrného motoru

Jen málo komponent změnilo způsob, jakým malé elektrické stroje fungují tak tiše a efektivně jako bezkomutátorový stejnosměrný motor. Ať už navrhujete robota, zařízení pro chytrou domácnost nebo lékařské zařízení, pravděpodobně jste uvažovali o technologii BLDC. Ale to, jak BLDC funguje, není vždy zřejmé, zvláště pokud máte zkušenosti s tradičními kartáčovanými motory. Tato příručka srozumitelně vysvětluje princip fungování, pojednává o úloze regulátoru a zdůrazňuje, proč jsou bezkomutátorové stejnosměrné motory tak cenné ve skutečných produktech.

Co je to bezkomutátorový stejnosměrný motor?

Bezkomutátorový stejnosměrný motor neboli BLDC motor je synchronní elektromotor poháněný stejnosměrným proudem. V běžném kartáčovaném stejnosměrném motoru nese rotor vinutá vinutí a uhlíkové kartáče se otírají o komutátor, aby dodaly proud. U BLDC motoru je uspořádání obrácené: permanentní magnety jsou namontovány na rotoru, zatímco stator je vyroben z měděných vinutí. Protože zde nejsou žádné kartáče, které by se opotřebovávaly, a žádný komutátor pro oblouk, motor běží čistěji a vydrží mnohem déle.

Jak BLDC funguje: Základní princip

Abyste pochopili, jak BLDC funguje, přemýšlejte o magnetické přitažlivosti. Rotor je permanentní magnet (nebo sada magnetů) a vinutí statoru se chovají jako elektromagnety. Když proud protéká vinutím, vytváří magnetický pól, který může přitahovat nebo odpuzovat rotor. Přepínáním proudu z jednoho vinutí na druhé ve správném pořadí vytvoříte rotující magnetické pole, které táhne rotor za sebou.

Krok 1: Stator vytváří rotující magnetické pole

Namísto použití mechanických kartáčů ke spínání proudu používá motor BLDC elektronický ovladač k nabuzení vinutí statoru v sekvenci. V typickém třífázovém BLDC motoru řídicí jednotka přivádí napětí na dvě ze tří vinutí současně, přičemž třetí vinutí zůstává bez napájení. Výsledné magnetické pole postupuje kolem statoru a zůstává vždy před rotorem.

Krok 2: Rotor s permanentním magnetem sleduje pole

Magnety rotoru se přirozeně snaží vyrovnat se statorovým polem. Protože regulátor neustále posouvá polohu pole, rotor ji neustále sleduje. Úhlový rozdíl mezi polem rotoru a statoru je úhel točivého momentu a přímo ovlivňuje, kolik točivého momentu motor produkuje.

Krok 3: Elektronická komutace nahrazuje mechanické kartáče

Komutace je proces změny směru proudu ve vinutí. U kartáčovaného motoru se to děje mechanicky pomocí komutátoru a uhlíkových kartáčů. V BLDC motoru se to děje elektronicky pomocí výkonových tranzistorů, jako jsou MOSFETy. Proto se BLDC motorům také říká elektronicky komutované motory.

Krok 4: Detekce polohy rotoru udržuje vše v synchronizaci

Řídicí jednotka potřebuje vědět, kde se rotor nachází, než může napájet správné vinutí. Mnoho motorů BLDC používá snímače Hallova jevu namontované ve statoru. Tyto senzory detekují magnetické pole rotoru a posílají signály do ovladače. Jiné konstrukce jsou bezsenzorové: odhadují polohu rotoru ze zadního EMF generovaného v nenapájeném vinutí.

Krok 5: Nepřetržitá zpětná vazba vytváří plynulou rotaci

U motoru založeného na senzoru regulátor čte stavy Hallova senzoru a aktualizuje sekvenci vinutí mnohokrát za otáčku. Tato komutace v uzavřené smyčce vytváří stálý točivý moment, nízkou hlučnost a žádné jiskření. Také poskytuje motoru přesné ovládání rychlosti v širokém rozsahu.

Co dělá ESC?

Ovladač se často nazývá ESC nebo elektronický regulátor rychlosti, zejména v dronech a hobby vybavení. V průmyslových aplikacích se obvykle nazývá ovladač motoru BLDC. Bez ohledu na název má ESC tři úkoly: nastartovat motor, přepnout vinutí ve správném pořadí a regulovat rychlost a točivý moment.

Rychlost je běžně řízena pomocí pulzně šířkové modulace (PWM). ESC rychle zapíná a vypíná stejnosměrné napětí a průměrné napětí aplikované na motor určuje jeho rychlost. ESC zároveň monitoruje polohu rotoru a proud, což mu umožňuje chránit motor před přetížením a zablokováním.

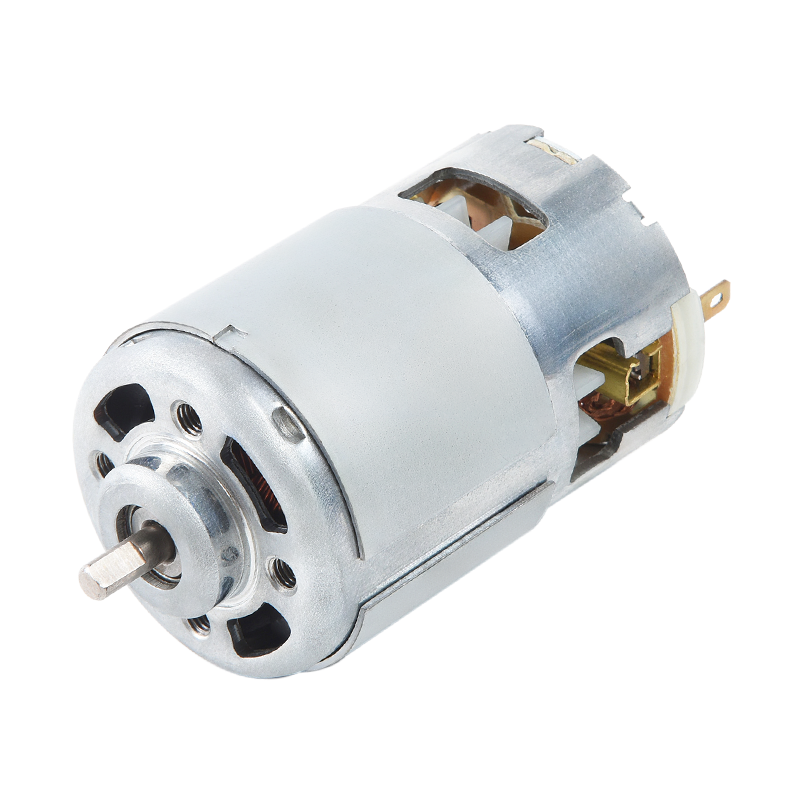

Kartáčované vs bezkomutátorové stejnosměrné motory

Pohled na to, jak BLDC funguje, pomáhá objasnit, proč se stal preferovanou možností v tolika nových designech. Níže uvedená tabulka shrnuje klíčové rozdíly mezi kartáčovanými a bezkomutátorovými stejnosměrnými motory v aplikacích mikromotorů.

Proč se BLDC motory používají v reálných aplikacích

Kombinace vysoké účinnosti, dlouhé životnosti a ovladatelného točivého momentu dělá z BLDC motorů přirozené vhodné řešení pro produkty, které potřebují běžet nepřetržitě nebo pracovat s přesností. V naší každodenní práci vidíme designéry, kteří volí technologii BLDC pro vše od pohonu dronů po průmyslovou automatizaci. Mnoho průmyslové roboty Spolehněte se na plynulý točivý moment při nízkých otáčkách bezkomutátorových motorů pro přesné umístění ramen a chapadel. Vysoká účinnost vysavače používejte motory BLDC k roztočení vysokou rychlostí, přičemž produkují méně tepla a méně hluku.

Praktické výhody jsou snadno vidět:

• Vyšší účinnost znamená méně plýtvání teplem a lepší životnost baterie.
• Žádné kartáče znamenají nižší nároky na údržbu a žádný uhlíkový prach uvnitř motoru.
• Elektronická komutace znamená plynulou akceleraci a přesnou regulaci rychlosti.

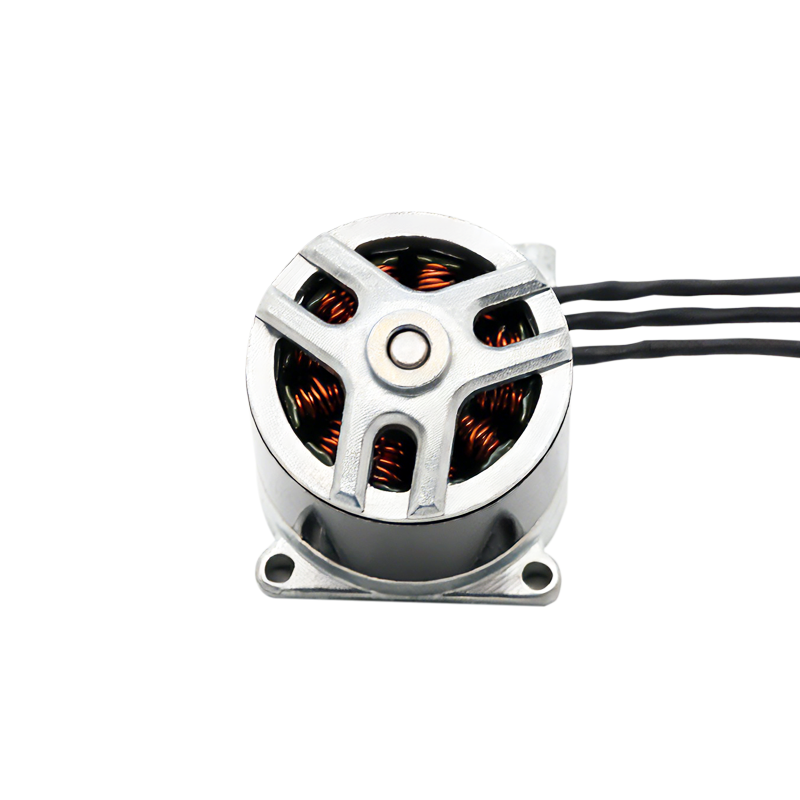

Pro lehké aplikace s vysokým tahem, jako je vícerotorový dron, je důležitá hustota výkonu motoru a rychlá odezva. Bezkomutátorový motor navržený pro tento účel musí vyvážit odpor statoru, kvalitu magnetu a mechanické vyvážení, aby poskytoval účinný tah.

Výběr pravého BLDC motoru

Jakmile pochopíte princip fungování, výběr motoru se stane otázkou souladu elektrických, mechanických a ekologických požadavků. Začněte s jmenovitým napětím a proudem dostupným ve vašem systému. Pak se podívejte na KV jmenovitý výkon motoru, který souvisí s otáčkami a napětím, a jeho momentovou konstantou, která souvisí s proudem a kroutícím momentem.

Při porovnávání kandidátů na motory BLDC si projděte jednoduchý kontrolní seznam:

1. Jaké napětí a proud je v produktu k dispozici?
2. Jaký trvalý a špičkový točivý moment je vyžadován při provozních otáčkách?
3. Potřebuje motor Hallovy senzory pro přesnost při nízkých otáčkách, nebo je přijatelné řízení bez senzoru?
4. Jaká mechanická a environmentální omezení existují, jako je velikost, hmotnost a teplota?

Motory založené na senzorech jsou preferovány pro robotiku, lékařská zařízení a další aplikace, které vyžadují přesné polohování nebo spouštění při zatížení. Bezsenzorové BLDC motory jsou běžné u ventilátorů a čerpadel, kde je zatížení předvídatelné.

Pokud navrhujete nový produkt, vyplatí se před výběrem motoru prodiskutovat pracovní cyklus, okolní teplotu a očekávanou životnost. Výrobce se zkušenostmi s mikromotory vám může pomoci s výběrem správného drátu, materiálu magnetu a systému ložisek pro vaši konkrétní aplikaci.

Závěr

Jak BLDC funguje, lze shrnout do jedné věty: elektronický regulátor vytváří rotující magnetické pole ve statoru a rotor s permanentními magnety toto pole následuje, protože regulátor neustále komutuje vinutí ve správném pořadí. Tento jednoduchý princip odstraňuje kartáče, zlepšuje účinnost a poskytuje inženýrům přesnou kontrolu nad rychlostí a točivým momentem.

Jako výrobce mikromotorů s více než třemi desetiletími výrobních zkušeností podporujeme produktové týmy, aby vyhodnotily technologii BLDC, kdykoli záleží na spolehlivosti, energetické účinnosti a čistém provozu. Začněte s principem fungování, zkontrolujte svůj profil zatížení a vyberte si partnera motoru, který rozumí detailům.
