Bezkomutátorový DC (BLDC) motor – struktura a funkce

Bezkomutátorové DC (BLDC) motory jsou stále oblíbenější díky své účinnosti, spolehlivosti a dlouhé životnosti. Na rozdíl od tradičních kartáčovaných motorů používají elektronický řídicí systém pro přepínání proudu mezi vinutími, čímž eliminují potřebu kartáčů a mechanického komutátoru. Tato konstrukce zlepšuje účinnost, snižuje opotřebení a umožňuje přesnější ovládání. V důsledku toho jsou motory BLDC široce používány v aplikacích od průmyslových zařízení po spotřební elektroniku.

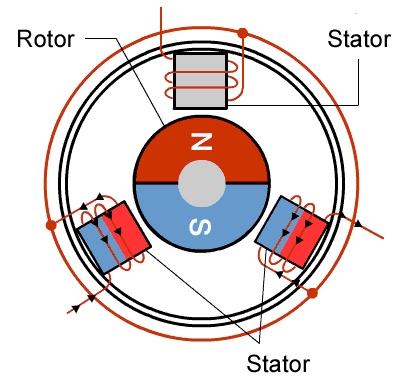

Základní struktura BLDCmotorů

Stator:

Stator je stacionární částí bezkomutátorového stejnosměrného motoru a je zodpovědný za vytváření magnetického pole, které pohání rotor. Skládá se z několika měděných vinutí namontovaných kolem laminovaného ocelového jádra. Tato vinutí jsou připojena k elektronickému regulátoru rychlosti (ESC), který dodává proud do každé fáze ve specifické sekvenci.

Jak ovladač přepíná proud mezi vinutími, magnetické pole uvnitř motoru neustále mění polohu a vytváří to, co je známé jako rotující magnetické pole. Permanentní magnety na rotoru přirozeně sledují toto pohybující se pole, vytvářejí točivý moment a způsobují otáčení motoru.

Konstrukce statoru má přímý vliv na výkon motoru. Faktory, jako je konfigurace vinutí, konstrukce štěrbiny a počet pólů, mohou ovlivnit účinnost, točivý moment, provozní teplotu a hladinu hluku. Z tohoto důvodu je stator často považován za jednu z nejkritičtějších součástí BLDC motoru.

Rotor:

Rotor bezkomutátorového stejnosměrného motoru je tvořen permanentními magnety, které vytvářejí magnetické pole. Během provozu toto magnetické pole interaguje s rotujícím magnetickým polem generovaným statorem a vytváří točivý moment, který pohání motor.

Na rozdíl od statoru nepotřebuje rotor vinutí ani přímé elektrické připojení. Tato jednodušší struktura eliminuje potřebu kartáčů a komutátorů, snižuje mechanické opotřebení a zlepšuje spolehlivost.

Rotor je navržen se specifickým počtem magnetických pólů, typicky v rozmezí od 2 do 8 v závislosti na aplikaci. Počet pólů hraje důležitou roli v motorickém výkonu. Motory s více póly obecně poskytují vyšší točivý moment a hladší provoz při nižších otáčkách, zatímco motory s méně póly jsou vhodnější pro vysokorychlostní aplikace. Výběr správného počtu pólů je proto klíčovou součástí konstrukce motoru, protože přímo ovlivňuje rovnováhu mezi točivým momentem, rychlostí a celkovou účinností.

permanentní magnety:

Permanentní magnety generují magnetické pole, které interaguje se statorem a vytváří rotaci. Většina motorů BLDC používá magnety z neodymového železa a boru (NdFeB), protože poskytují silné magnetické pole a přitom zůstávají kompaktní a lehké. V aplikacích, které zahrnují vysoké teploty nebo drsná provozní prostředí, mohou být použity magnety samarium kobalt (SmCo) kvůli jejich vynikající tepelné stabilitě a odolnosti proti korozi. Magnety jsou bezpečně připevněny k rotoru, aby byl zajištěn stabilní provoz při vysokých rychlostech.

Konstrukce magnetu hraje hlavní roli při určování výkonu motoru. Faktory jako počet pólů, umístění magnetu a magnetická síla ovlivňují točivý moment, rychlost a celkovou účinnost. Optimalizací těchto parametrů mohou konstruktéři motorů přizpůsobit BLDC motor tak, aby vyhovoval specifickým požadavkům různých aplikací, ať už je prioritou vysoký točivý moment, vysoká rychlost nebo maximální energetická účinnost.

Typy BLDC motorů

Motory BLDC s vnitřním rotorem

V bezkomutátorovém stejnosměrném motoru s vnitřním rotorem je rotor s permanentním magnetem umístěn ve středu motoru a otáčí se uvnitř stacionárního vinutí statoru. Toto je nejrozšířenější konfigurace napříč průmyslovými a komerčními aplikacemi. Protože rotor zabírá pouze jádro průřezu motoru, jeho průměr a hmotnost jsou relativně malé, což má za následek malou rotační setrvačnost. Nízká setrvačnost znamená, že motor může rychle zrychlovat a zpomalovat, což je nezbytné u servopohonů, robotických kloubů a systémů pro přesné polohování, kde je dynamická odezva kritickým konstrukčním požadavkem.

Kompaktní rotor také umožňuje motorům s vnitřním rotorem dosahovat vysokých otáček. V kombinaci s válcovým pouzdrem, které se přirozeně integruje do standardních strojních sestav, je konstrukce s vnitřním rotorem vhodná pro elektrické nářadí, čerpadla, kompresory, chladicí ventilátory a průmyslové pohony, kde je vyžadován vysokorychlostní, kompaktní motor s rychlou dynamickou odezvou. Teplo generované ve vinutí statoru může být vedeno přímo přes skříň motoru do okolní konstrukce, což zjednodušuje tepelné řízení v nepřetržitém provozu.

BLDC motory s vnějším rotorem

V bezkomutátorovém stejnosměrném motoru s vnějším rotorem tvoří rotor válcový plášť nebo misku, která obklopuje stator a otáčí se kolem něj. Permanentní magnety jsou namontovány na vnitřním povrchu tohoto vnějšího pláště rotoru směrem dovnitř k vinutí statoru ve středu motoru. Toto obrácené uspořádání umisťuje magnetickou vzduchovou mezeru na větší poloměr, což zvyšuje efektivní torzní rameno a umožňuje umístění více magnetických pólů po obvodu rotoru.

Výsledkem je motor, který generuje podstatně vyšší točivý moment při nižších otáčkách ve srovnání s konstrukcí s vnitřním rotorem ekvivalentní velikosti a výkonu. Motory s vnějším rotorem jsou proto preferovanou volbou pro aplikace s přímým pohonem, kde je redukce rychlosti nežádoucí – zejména pohon dronů a UAV, stropní a axiální ventilátory s přímým pohonem, elektrické nábojové motory jízdních kol a pohony točny nebo talíře u přesných přístrojů. Kompromisem je větší vnější průměr a vyšší rotační setrvačnost, což omezuje dynamickou odezvu vzhledem k konstrukcím s vnitřním rotorem. Tepelné řízení také vyžaduje pečlivější zvážení, protože rotující vnější plášť omezuje proudění vzduchu kolem statoru.

Jak se otáčí BLDC motor?

Provoz bezkomutátorového stejnosměrného motoru je založen na interakci mezi magnetickým polem generovaným statorem a permanentními magnety namontovanými na rotoru.

Když je proud přiváděn do vinutí statoru, vytváří magnetické pole, které přitahuje a odpuzuje magnety rotoru. Tato magnetická síla generuje točivý moment a způsobuje pohyb rotoru. Pokud by však stejné vinutí zůstalo trvale pod napětím, rotor by se jednoduše vyrovnal s magnetickým polem a přestal by se otáčet.

Aby motor běžel, musí magnetické pole uvnitř statoru neustále měnit polohu. Toho je dosaženo prostřednictvím procesu známého jako elektronická komutace. Namísto použití kartáčů a mechanického komutátoru jako tradiční stejnosměrný motor spoléhá BLDC motor na elektronický ovladač, který přepíná proud mezi různými statorovými vinutími v přesně načasovaných intervalech.

Regulátor určuje polohu rotoru pomocí senzorů s Hallovým efektem nebo bezsenzorové detekce zpětného EMF. Na základě těchto informací nabudí příslušnou sekvenci vinutí a vytvoří rotující magnetické pole, které nepřetržitě táhne rotor dopředu.

Regulátor se skládá hlavně ze tří hlavních částí: zařízení pro zpětnou vazbu polohy (jako jsou Hallovy senzory nebo detekční obvody zpětného EMF), mikrokontrolér nebo digitální signálový procesor, který provozuje inteligentní řídicí algoritmy, a výkonové elektronické součástky, jako jsou tranzistory a MOSFETy pro přepínání proudových cest. Tyto moduly spolupracují na realizaci elektronické komutace a řízení napájení každé fáze motoru. Ovladač nejprve identifikuje polohu rotoru prostřednictvím zařízení pro zpětnou vazbu polohy. Na základě těchto polohových dat nabudí vinutí ve správném pořadí, aby vytvořilo rotující magnetické pole, které nepřetržitě táhne rotor dopředu a udržuje stabilní rotující magnetické pole pro hladký chod, efektivní výstup točivého momentu a přesné řízení otáček.

Výhody BLDC motorů

Vysoká účinnost

BLDC motory jsou vysoce účinné, protože eliminují tření kartáčů a ztráty na komutátoru. V kombinaci s vysoce výkonnými permanentními magnety přeměňují více elektrické energie na užitečný mechanický výstup a zároveň generují méně tepla.

Dlouhá životnost

Bez kartáčů nebo komutátorů je uvnitř BLDC motoru méně opotřebitelných součástí. To výrazně snižuje nároky na údržbu a pomáhá prodloužit životnost.

Vysoká hustota výkonu

BLDC motory mohou dodávat vysoký točivý moment a výkon z kompaktního balení. Jejich lehká konstrukce rotoru také zlepšuje dynamickou odezvu a výkon při zrychlení.

Nízký elektrický šum

Protože zde není žádný kontakt kartáče na komutátor, BLDC motory produkují mnohem méně elektrického šumu a elektromagnetického rušení (EMI) než tradiční kartáčované motory.

Přesné ovládání

Ve spojení s elektronickým ovladačem poskytují motory BLDC přesné řízení rychlosti a točivého momentu v širokém provozním rozsahu, díky čemuž jsou ideální pro automatizaci a přesné aplikace.

Ideální aplikace pro BLDC motory

BLDC motory jsou široce používány v průmyslových odvětvích, kde je zásadní účinnost, spolehlivost a přesné ovládání. Typické aplikace zahrnují průmyslové automatizační systémy, robotiku, CNC zařízení, elektrické nářadí, lékařská zařízení a elektrická vozidla. Jejich schopnost dodávat vysoký točivý moment, rychlou odezvu a dlouhou životnost je činí vhodnými pro náročná provozní prostředí.

Hongyang Motor poskytuje přizpůsobená řešení motorů pro širokou škálu průmyslových a komerčních aplikací. Náš technický tým úzce spolupracuje se zákazníky, aby pomohl vybrat nejvhodnější technologii motoru na základě požadavků na výkon, provozních podmínek a nákladových cílů. Kromě toho aktivně vyvíjíme řadu řešení bezkomutátorových stejnosměrných motorů, abychom vyhověli rostoucí poptávce po vyšší účinnosti, delší životnosti a pokročilém výkonu řízení pohybu v různých průmyslových odvětvích..
