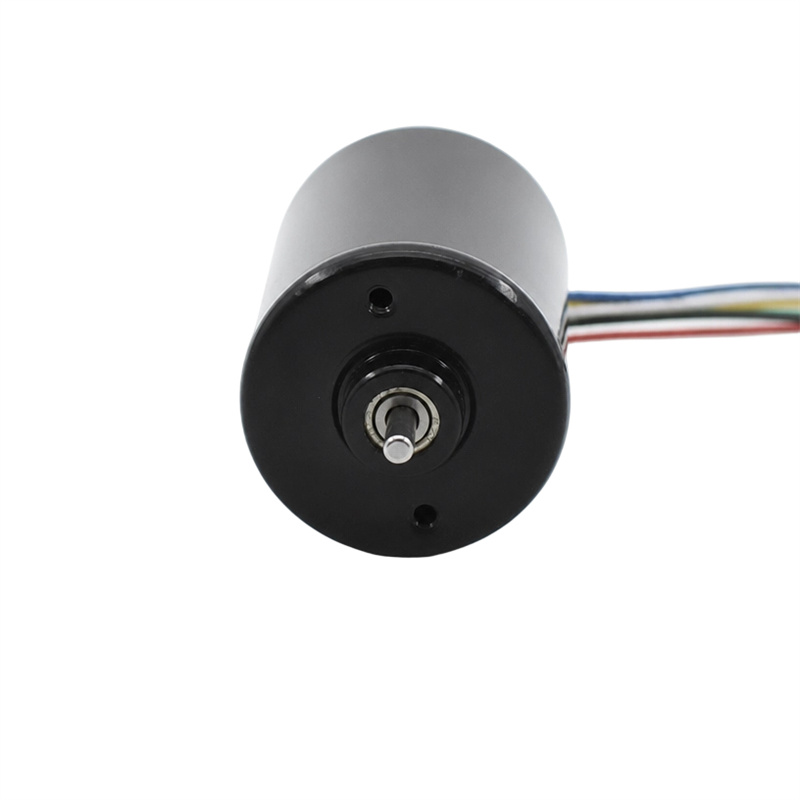

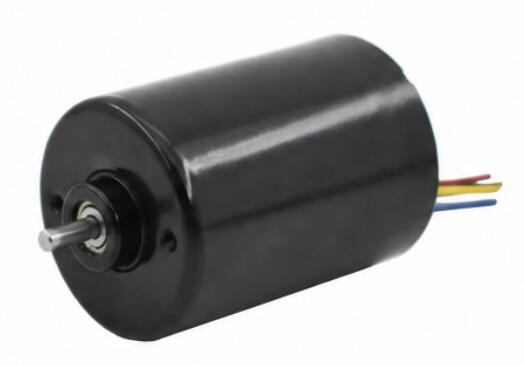

Bezkomutátorový DC motor 3650BL

1. Kompaktní půdorys motoru pro zařízení s omezeným prostorem
S průměrem 36 mm a délkou těla 50 mm poskytuje 3650BL vysokorychlostní hnací sílu v kompaktní válcovité konstrukci. Díky 3,175 mm hřídeli, 2-M3 montážním otvorům a 25 mm montážnímu rozteči je vhodný pro kompaktní ventilátory, čerpadla, malé automatizační moduly, pohony a další zařízení, kde je omezený instalační prostor.

2. Vysokorychlostní výstup 5 000 ot./min s praktickým výkonem při zatížení
Motor dosahuje 5000 ot./min bez zatížení a přibližně 4000 ot./min. pod zatížením, což poskytuje rychlou rotaci pro vysokorychlostní mechanismy. Verze 12V poskytuje zatěžovací moment 0,021N·m, zatímco verze 24V dodává 0,022N·m, což podporuje stabilní přenos výkonu v kompaktních elektromechanických aplikacích.

3. Verze 12V a 24V pro snazší přizpůsobení systému
3650BL je k dispozici ve verzi pro 12V i 24V, což pomáhá návrhářům zařízení vybrat vhodný motor podle stávající architektury napájení. 12V model pracuje v rozmezí 3–18V, zatímco 24V model pracuje v rozmezí 6–36V, což nabízí flexibilitu během vývoje produktu a systémové integrace.

4. Integrované řídicí funkce pro chytřejší aplikace motoru
Motor podporuje řízení rychlosti PWM, otáčení CW/CCW, ovládání brzdy a zpětnou vazbu rychlosti FG-6PPR prostřednictvím kabelového rozhraní BLDC. Společně s konektorem XHP2.5-6P tyto funkce zjednodušují připojení signálu a podporují citlivější ovládání v automatizovaných zařízeních, motorizovaných mechanismech a systémech sledování rychlosti.

5. Tichý provoz s dlouhou životností v podmínkách širších teplot
Struktura bezkomutátorové komutace a podpora kuličkových ložisek pomáhají motoru udržovat hladký rotační výkon s jmenovitou hladinou hluku ≤ 30 dB a životností více než 5 000 hodin. Rozsah provozních teplot -20 °C až 120 °C umožňuje stabilní použití v zařízeních vystavených měnícím se okolním podmínkám.

KONTAKTUJTE NÁS Bezkomutátorový DC motor 3650BL
  • Bezkomutátorový DC motor 3650BL
  • Bezkomutátorový DC motor 3650BL
  • Bezkomutátorový DC motor 3650BL

Specifikace

3650BL Materiál bydlení ocel BLDC drátová připojení Definice drátu
Model 3650BL Červená Motor
Ložisko Kuličkové ložisko Černá Motor -
Komutátor Bezkartáčový Bílá CW/CCW
K dispozici brzda Ano Modrá PWM
Celý život > 5000 h Zelená Brzda
Provozní teplota -20℃-120℃ Žlutá FG-6PPR

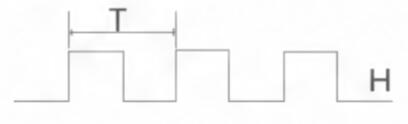

Hluk ≤ 30 dB 3650BL-1
Konektor XHP2,5-6P
Plný rozsah (12 V DC) 100�F 20 wattů 10Amp

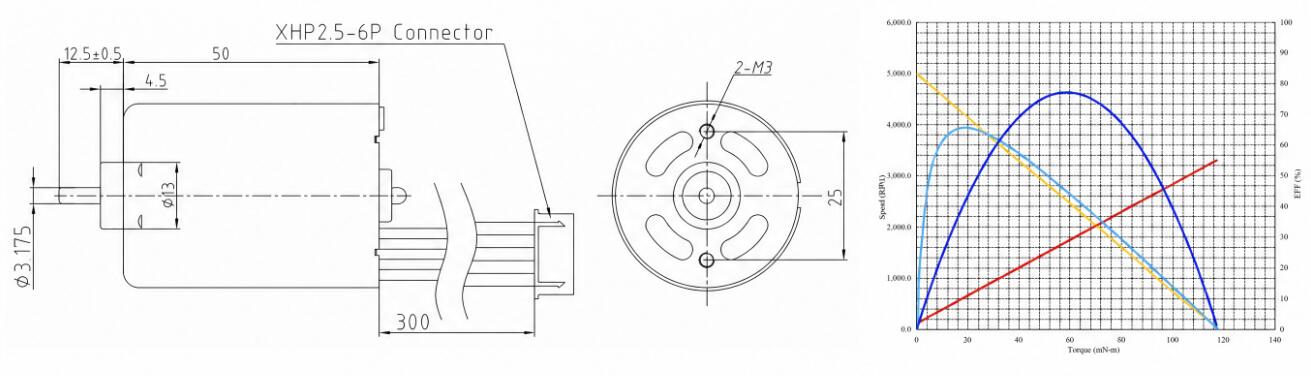

Rozměry (mm)
3650BL-2

Technické údaje

OTÁČKY DC MOTORU Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
5000 36 50 3650BL-12V-5000R 3,0-18,0 12 280 5000 1050 0.021 4000
5000 36 50 3650BL-24V-5000R 6,0-36,0 24 135 5000 550 0.022 4000

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
