57JX5795BL Bezkomutátorový planetový převodový motor

1. Bezkomutátorový převodový motor pro prodloužený nepřetržitý provoz
Motor kombinuje bezkomutátorový stejnosměrný motor s planetovou převodovkou pro zajištění stabilního výkonu pro dlouhé provozní cykly. Jeho konstrukce s bezkomutátorovou komutací zabraňuje mechanickému kontaktu s kartáčem, takže je vhodný pro zařízení, která vyžadují konzistentní rotaci, snížené opotřebení související s kartáči a spolehlivý dlouhodobý výkon pohonu.

2. 20N.m vysoký točivý moment z kompaktní planetové převodovky
S výstupním točivým momentem až 20,0 N.m motor převádí vysokorychlostní vstup motoru na silnou použitelnou výstupní sílu. Je vhodný pro zdvihací mechanismy, elektrické pohony, dopravníky, pohony ventilů, vratové systémy a další automatizační zařízení, která vyžadují vysoký krouticí moment při řízené rychlosti.

3. Flexibilní výběr výstupu od 3,7:1 do 3736:1
Převodovka nabízí redukční poměry od 3,7:1 do 3736:1 s 1 až 5 převodovými stupni. Výstupní rychlost se pohybuje od přibližně 1621,6 ot./min do 1,6 ot./min., což umožňuje jedné řadě motorů pokrýt rychlý přenos, řízený pohyb a aplikace s velmi nízkou rychlostí a vysokým zatížením.

4. Hallova zpětná vazba a externí ovladač pro citlivé ovládání BLDC
Motor využívá třífázové BLDC zapojení s fázovým připojením MA, MB a MC, Hallovými signály a 24V VCC vstupem a vyžaduje externí budič motoru. Tato konfigurace podporuje elektronickou komutaci, regulaci rychlosti, řízení směru otáčení a koordinaci pohybu na úrovni systému v automatizovaných strojích.

5. Převodovka s nízkou vůlí a dostupností brzdy
Specifikovaná vůle převodovky je ≤2°, což pomáhá snižovat nežádoucí pohyby při couvání a opakovaném polohování. Pro aplikace vyžadující řízené zastavení nebo přidržení je k dispozici konfigurace brzdy. Převodovka také používá ozubená kola z oceli 40Cr, podpěru kuličkových ložisek a pouzdro ze zinkové slitiny s přítlačnou silou hřídele až ≤30kgf.

KONTAKTUJTE NÁS 57JX5795BL Bezkomutátorový planetový převodový motor
  • 57JX5795BL Bezkomutátorový planetový převodový motor
  • 57JX5795BL Bezkomutátorový planetový převodový motor
  • 57JX5795BL Bezkomutátorový planetový převodový motor

Specifikace

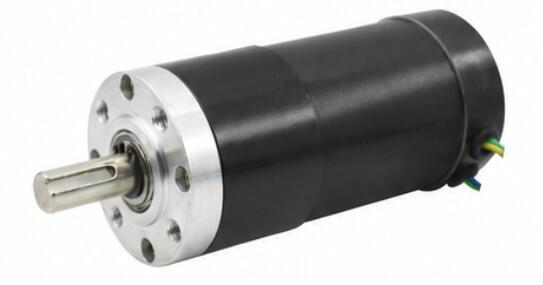

57JX5795BL-3 Materiál bydlení Slitina zinku BLDC drátová připojení
Model TJX57R5795BL Žlutá MA
Ložisko Kuličkové ložisko Zelená MB
Modul převodovky 0,8 mil Modrá MC
Komutátor Bezkartáčový Černá GND
Materiál převodovky 40Cr ocel Žlutá HA
Maximální tlaková síla na hřídel ≤ 30 kgf Zelená HB
Zadní řasa ≤2° Modrá HC
K dispozici brzda Ano Červená VCC
Konstrukce ozubených kol Planetová převodovka Vyžadovat ovladač motoru

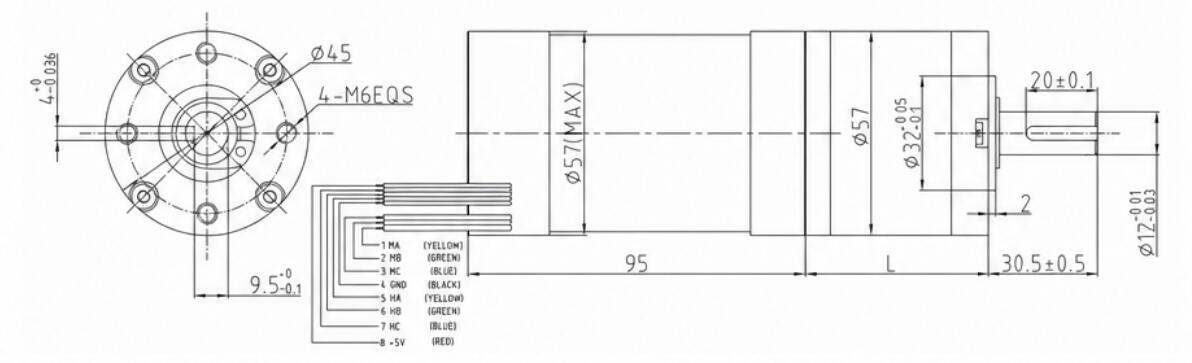

Rozměry (mm)
57JX5795BL-4

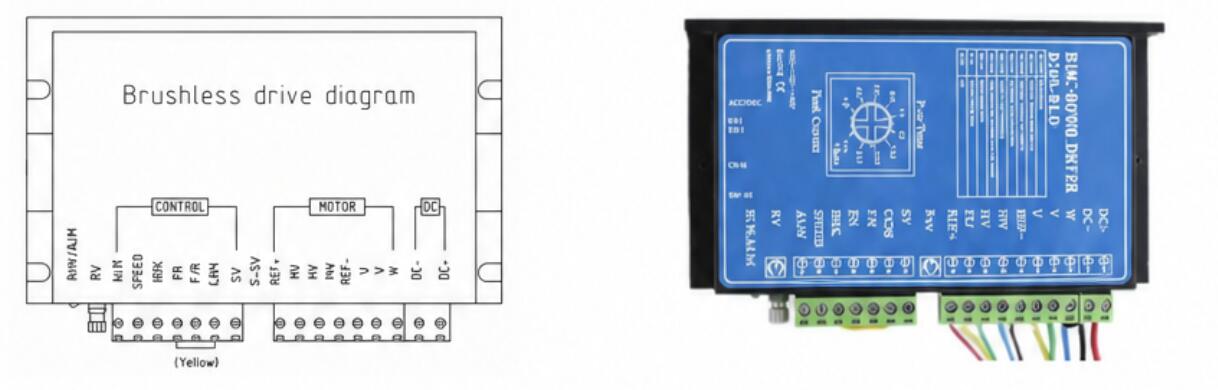

Řidič motoru
57JX5795BL-5


Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84,5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11,7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
