50JX50S Motor s planetovou převodovkou

1. Planetová převodovka pro stabilní pohyb s nízkou vůlí
Motor využívá vícestupňovou planetovou převodovku se specifikovanou vůlí ≤2°, která pomáhá snižovat nežádoucí vůle při couvání a opakovaném pohybu. Díky tomu je motor vhodný pro elektrické pohony, zvedací mechanismy, polohovací systémy a průmyslová automatizační zařízení vyžadující více kontrolovaný výstupní pohyb.

2. Široký rozsah poměru od 3,7:1 do 3736:1
Díky redukčním poměrům od 3,7:1 do 3736:1 a 1 až 5 převodovým stupňům, které jsou k dispozici, může stejná platforma motoru pokrýt různé požadavky na rychlost a točivý moment. Výstupní rychlost se pohybuje od přibližně 1621,6 ot./min do 1,6 ot./min., podporuje vysokorychlostní přenos, řízený pohyb a ultranízkorychlostní provoz.

3. Výstupní točivý moment až 20 N.m pro jízdu v těžkých podmínkách
Motor poskytuje zátěžový moment až 20,0 N.m, přibližně 204 kgf.cm, poskytuje silný výkon pro zvedací systémy, elektrické pohony, dopravníky, pohony ventilů, vratové mechanismy a další zařízení vyžadující vysoký točivý moment při nízké rychlosti.

4. Možnost brzdy pro aplikace s řízeným zastavením a přidržením
Konfigurace brzdy je k dispozici pro aplikace vyžadující řízené zastavení nebo přidržení. V kombinaci s ozubenými koly z oceli 40Cr, podpěrou kuličkových ložisek a pouzdrem ze slitiny zinku je převodovka navržena pro stabilní mechanický přenos síly v průmyslových zařízeních. Výstupní hřídel podporuje maximální tlakovou sílu ≤30 kgf.

5. 24V širokopásmová integrace s volitelnou zpětnou vazbou kodéru
Motor je dimenzován na 24 V a podporuje provozní rozsah 6–36 V, což usnadňuje integraci s různými průmyslovými napájecími systémy. Volitelný dvoukanálový enkodér 5V 13PPR A/B podporuje monitorování rychlosti, detekci směru otáčení a inkrementální zpětnou vazbu pro automatizované stroje a polohovací aplikace.

KONTAKTUJTE NÁS 50JX50S Motor s planetovou převodovkou
  • 50JX50S Motor s planetovou převodovkou
  • 50JX50S Motor s planetovou převodovkou

Specifikace

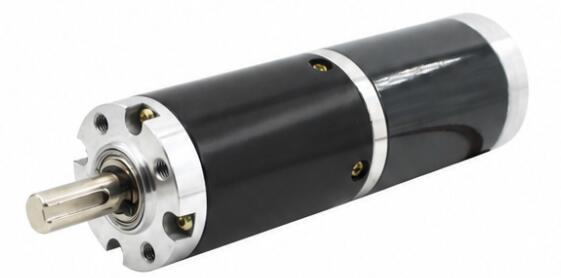

50JX50S-3 Materiál bydlení Slitina zinku Kodér Volitelný
Model TJX50RR 50JX50S-4
A-B 2 kanály

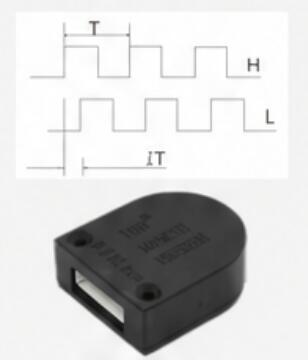

D-Shape Encoder-5V 13PPR
Ložisko Kuličkové ložisko
Modul převodovky 0,8 mil
Komutátor Kartáčovaný
Materiál převodovky 40Cr ocel
Maximální tlaková síla na hřídel ≤ 30 kgf
Zadní řasa ≤2°
K dispozici brzda Ano
Konstrukce ozubených kol Planetová převodovka

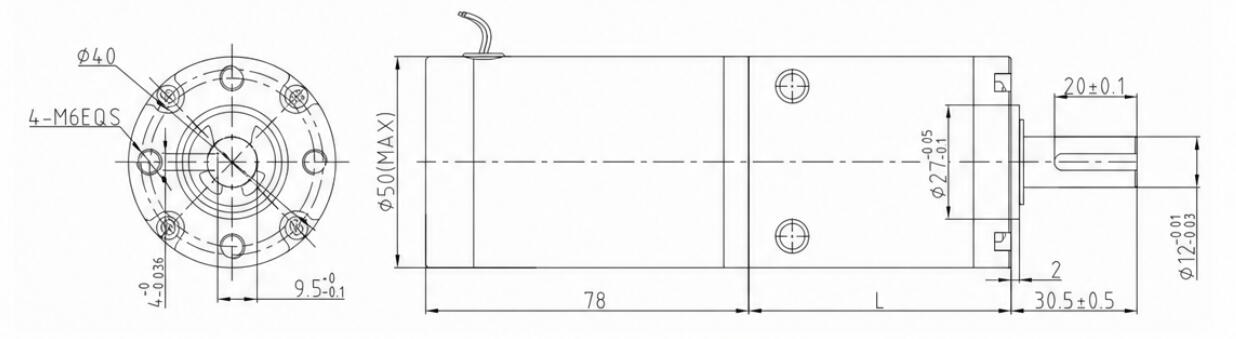

Rozměry (mm)
50JX50S-5

Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84,5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31,7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22,7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16,3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11,7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8,6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1,6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
