45JX775 Motor s planetovou převodovkou

1. Vysoký točivý moment pro náročné mechanické zatížení
Stejnosměrný motor s planetovou převodovkou dodává výstupní točivý moment až 12,0 N·m, čímž pomáhá zařízení zvládnout zvedání, tlačení, dopravu, upínání a další operace poháněné zatížením. Je určen pro aplikace, kde standardní stejnosměrný motor nemůže poskytnout dostatečnou výstupní sílu při nízkých otáčkách.

2. Široký výběr převodového poměru od 3,7:1 do 3736:1
Vyberte si z široké škály redukčních poměrů tak, aby vyhovovaly různým požadavkům na rychlost a točivý moment v rámci jedné platformy motoru. Výstupní rychlost se pohybuje od přibližně 1756,8 ot./min do 1,7 ot./min., podporuje vysokorychlostní převod, řízený pohyb a ultranízkorychlostní provoz beze změny základní konstrukce motoru.

3. Nízká vůle pro lepší kontrolu pohybu
Převodovka je specifikována s vůlí ≤2°, což pomáhá snižovat nežádoucí vůli při změnách směru a opakovaném pohybu. Díky tomu je motor vhodný pro elektrické pohony, pohony ventilů, zvedací systémy, dopravníky, robotické mechanismy a průmyslová automatizační zařízení vyžadující předvídatelnější výstupní pohyb.

4. Konstrukce planetové převodovky pro kompaktní přenos výkonu
Vícestupňová planetová převodovka převádí vstup vysokootáčkového motoru na využitelný výstupní točivý moment při zachování kompaktního mechanického uspořádání. S 1 až 5 dostupnými převodovými stupni poskytuje TJX45RT konstruktérům zařízení větší flexibilitu při vyvažování instalačního prostoru, výstupní rychlosti, točivého momentu a požadavků na mechanické zatížení.

5. Průmyslová integrace s volitelnou zpětnou vazbou kodéru
Motor využívá ozubená kola z oceli 40Cr, uložení s kuličkovými ložisky a skříň převodovky ze slitiny zinku. Je dimenzován na 24 V a podporuje provozní rozsah 6–36 V pro flexibilní integraci systému. Volitelný dvoukanálový enkodér 5V 13PPR A/B podporuje monitorování rychlosti, detekci rotace a zpětnovazební řízení v automatizovaných strojích.

KONTAKTUJTE NÁS 45JX775 Motor s planetovou převodovkou
  • 45JX775 Motor s planetovou převodovkou
  • 45JX775 Motor s planetovou převodovkou
  • 45JX775 Motor s planetovou převodovkou
  • 45JX775 Motor s planetovou převodovkou

Specifikace

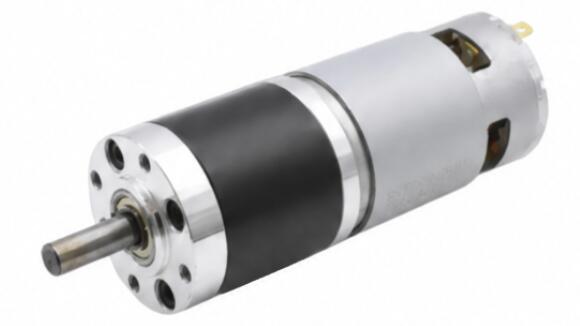

45JX775-5 Materiál bydlení Slitina zinku Kodér Volitelný
Model TJX45RT 45JX775-6

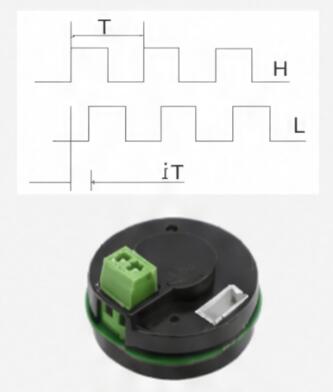

A-B 2 kanály
775Kodér-5V 13PPR

Ložisko Kuličkové ložisko
Modul převodovky 0,6 mil
Komutátor Kartáčovaný
Materiál převodovky 40Cr ocel
Maximální tlaková síla na hřídel ≤ 20 kgf
Zadní řasa ≤2°
K dispozici brzda ne
Konstrukce ozubených kol Planetová převodovka

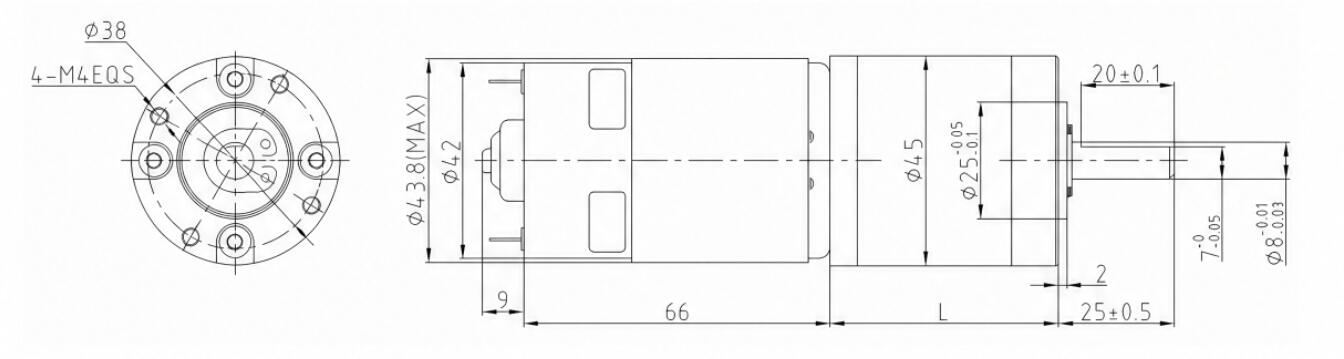

Rozměry (mm)
45JX775-7

Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127,5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91,5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17,6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12,7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4,8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1,7R 6,0-36,0 24 420 1.7 3000 12 1.4

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
