Motor se šnekovou převodovkou 3246WG370

1. Samosvorný mechanismus šnekového převodu udržuje výstupní hřídel pevně zablokovaný po vypnutí, ideální pro zdvihací a ventilové aplikace.
2. 90stupňová pravoúhlá výstupní konstrukce s kompaktní velikostí převodovky 46 x 32 mm, šetřící instalační prostor v těsných strojích.
3. Maximální točivý moment až 2,0 N.m dodávaný z mini karoserie s převodovými poměry od 40 do 5300 pro ultrapomalé úkoly s vysokým točivým momentem.
4. Ozubená kola ze slinuté oceli 0,4 s pouzdrem ze slitiny zinku a olejovým ložiskem, vůle do 2 stupňů pro tichý, stabilní provoz s dlouhou životností.
5. Volitelný A/B dvoukanálový 5V 12PPR kodér poskytuje přesnou zpětnou vazbu rychlosti a polohy pro řízení v uzavřené smyčce.

KONTAKTUJTE NÁS Motor se šnekovou převodovkou 3246WG370
  • Motor se šnekovou převodovkou 3246WG370
  • Motor se šnekovou převodovkou 3246WG370
  • Motor se šnekovou převodovkou 3246WG370

Specifikace

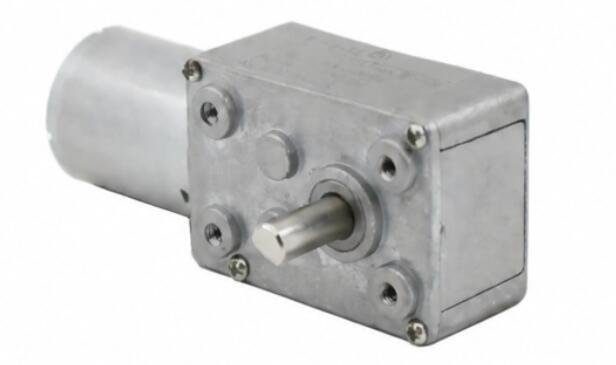

3246WG370-1 Materiál bydlení Slitina zinku Kodér Volitelný

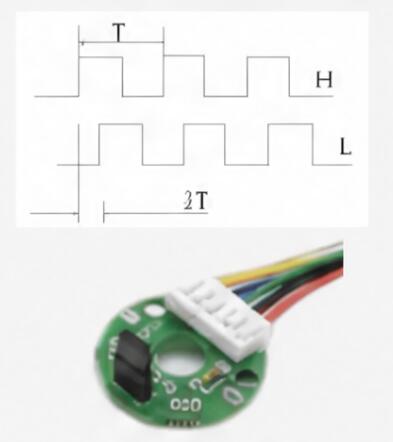

Model TJW46FA 3246WG370-2

A-B 2 kanály
370Kodér-5V 12PPR
Ložisko Ložisko oleje
Modul převodovky 0,4M
Komutátor Kartáčovaný
Materiál převodovky Spékaná ocel
Maximální tlaková síla na hřídel ≤ 10 kgf
Zadní řasa ≤2°
K dispozici brzda ne
Konstrukce ozubených kol Šneková převodovka

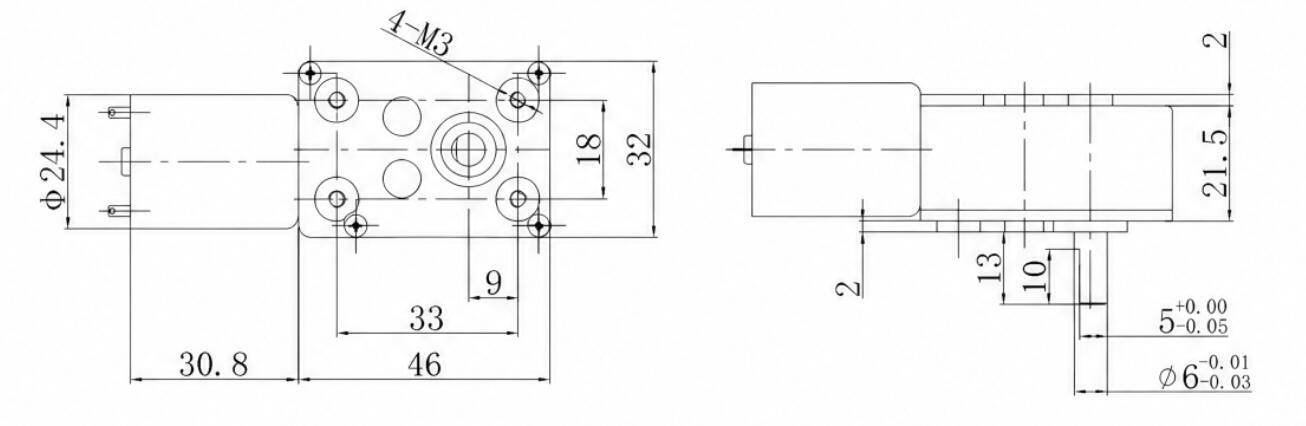

Rozměry (mm)
3246WG370-3
Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM L W Min-Max V V mA RPM mA N.m RPM
6500 40 2 46 32 TJW46FA40i-12V-162.5R 3-18 12 30 162.5 125 0.06 130
6500 69 2 46 32 TJW46FA69i-12V-94.2R 3-18 12 30 94.2 125 0.1 75.4
6500 100 2 46 32 TJW46FA100i-12V-65R 3-18 12 30 65 125 0.15 52
6500 180 3 46 32 TJW46FA180i-12V-36.1R 3-18 12 30 36.1 125 0.23 28.9
6500 255 3 46 32 TJW46FA255i-12V-25,5R 3-18 12 30 25.5 125 0.33 20.4
6500 330 3 46 32 TJW46FA330i-12V-19,7R 3-18 12 30 19.7 125 0.43 15.8
6500 950 4 46 32 TJW46FA950i-12V-6.8R 3-18 12 30 6.8 125 1.12 5.5
6500 1170 4 46 32 TJW46FA1170i-12V-5,6R 3-18 12 30 5.6 125 1.37 4.4
6500 1450 5 46 32 TJW46FA1450i-12V-4,5R 3-18 12 30 4.5 125 1.53 3.6
6500 1650 6 46 32 TJW46FA1650i-12V-3,9R 3-18 12 30 3.9 125 1.57 3.2
6500 5300 6 46 32 TJW46FA5300i-12V-1.2R 3-18 12 30 1.2 125 2 1

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
