Převodový motor 42GA38s

1. Silný pohon pro zařízení se střední až vysokou zátěží
Tento 24V kartáčovaný DC převodový motor, navržený pro zařízení, která vyžadují spolehlivou hnací sílu, je vhodný pro pohony, dopravníky, AGV, zvedací mechanismy, robotické systémy a průmyslová automatizační zařízení.

2. Podpora pro držení nákladu s dostupnou brzdou
Pro aplikace, které vyžadují řízené zastavení nebo držení polohy, může dostupná konfigurace brzdy pomoci snížit nežádoucí pohyb hřídele po zastavení nebo vypnutí. Specifikace brzd by měly být potvrzeny podle vybraného modelu.

3. Flexibilní přizpůsobení rychlosti a točivého momentu
Vícenásobné redukční poměry umožňují konstruktérům vybrat si výstupní výkon, který nejlépe vyhovuje jejich vybavení, ať už je prioritou rychlejší pohyb, silnější tažná síla nebo řízený provoz při nízké rychlosti.

4. Volitelný kodér pro chytřejší ovládání pohybu
Volitelný 5V A/B dvoukanálový enkodér tvaru D poskytuje zpětnou vazbu o rychlosti a poloze, což pomáhá zlepšit monitorování, synchronizaci a řízení v uzavřené smyčce v automatizovaných strojích.

5. Snadná integrace pro projekty vybavení OEM
Praktický 42mm formát převodovky, čtvercová montážní příruba a přizpůsobitelné konfigurace činí tento motor vhodný pro vývoj prototypů, upgrady zařízení, OEM projekty a opakovanou výrobu.

KONTAKTUJTE NÁS Převodový motor 42GA38s
  • Převodový motor 42GA38s
  • Převodový motor 42GA38s
  • Převodový motor 42GA38s

Specifikace

42GA38S-4 Materiál bydlení Slitina zinku Kodér Volitelný
Model TJZ42FO 42GA38S-5
A-B 2 kanály
D-Shape Encoder-5V 13PPR
Ložisko Ložisko oleje
Modul převodovky 0,7 mil
Komutátor Kartáčovaný
Materiál převodovky 40Cr ocel
Maximální tlaková síla na hřídel ≤ 15 kgf
Zadní řasa ≤2°
K dispozici brzda Ano
Konstrukce ozubených kol Čelní ozubené kolo

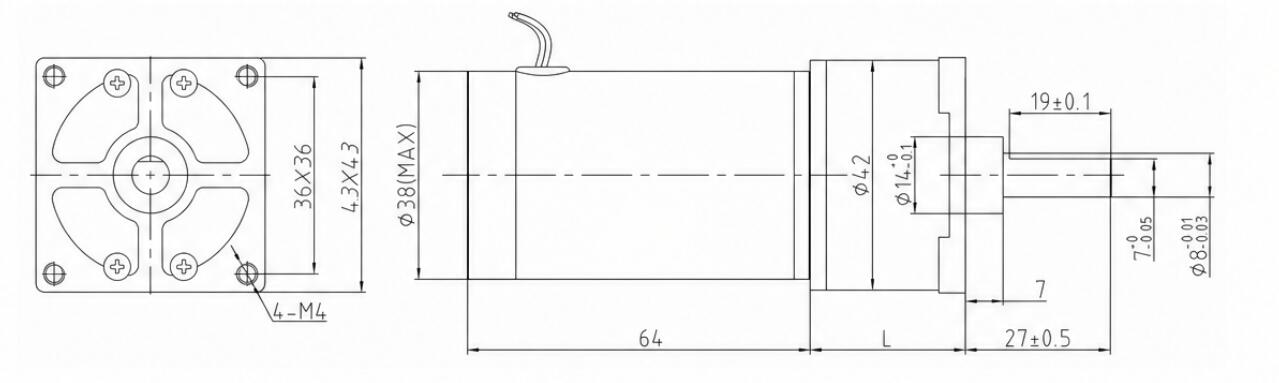

Rozměry (mm)
42GA38S-6

Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.1 2 42 25.7 TJZ42FO3.1i-24V-1935.5R 6,0-36,0 24 180 1935.5 670 0.05 1548.4
6000 4.8 2 42 25.7 TJZ42FO4.8i-24V-1250R 6,0-36,0 24 180 1250 670 0.08 1000
6000 6.1 2 42 25.7 TJZ42FO6.1i-24V-983.6R 6,0-36,0 24 180 983.6 670 0.1 786.9
6000 8.3 3 42 25.7 TJZ42FO8.3i-24V-722.9R 6,0-36,0 24 180 722.9 670 0.13 578.3
6000 10.3 3 42 25.7 TJZ42FO10.3i-24V-582.5R 6,0-36,0 24 180 582.5 670 0.16 466
6000 12.8 3 42 25.7 TJZ42FO12.8i-24V-468.8R 6,0-36,0 24 180 468.8 670 0.19 375
6000 16.4 3 42 25.7 TJZ42FO16.4i-24V-365.9R 6,0-36,0 24 180 365.9 670 0.25 292.7
6000 18.2 4 42 25.7 TJZ42FO18.2i-24V-329.7R 6,0-36,0 24 180 329.7 670 0.25 263.7
6000 27.4 4 42 25.7 TJZ42FO27.4i-24V-219R 6,0-36,0 24 180 219 670 0.37 175.2
6000 24.2 4 42 25.7 TJZ42FO24.2i-24V-175.4R 6,0-36,0 24 180 175.4 670 0.47 140.4
6000 43.8 4 42 25.7 TJZ42FO43.8i-24V-137R 6,0-36,0 24 180 137 670 0.6 109.6
6000 59.3 5 42 29.5 TJZ42FO59.3i-24V-101.2R 6,0-36,0 24 180 101.2 670 0.73 80.9
6000 73 5 42 29.5 TJZ42FO73i-24V-82.2R 6,0-36,0 24 180 82.2 670 0.9 65.8
6000 91.2 5 42 29.5 TJZ42FO91.2i-24V-65.8R 6,0-36,0 24 180 65.8 670 1.12 52.6
6000 120 5 42 29.5 TJZ42FO120i-24V-50R 6,0-36,0 24 180 50 670 1.47 40
6000 158 6 42 32.7 TJZ42FO158i-24V-38R 6,0-36,0 24 180 38 670 1.75 30.4
6000 195 6 42 32.7 TJZ42FO195i-24V-30,8R 6,0-36,0 24 180 30.8 670 2.16 24.6
6000 243 6 42 32.7 TJZ42FO243i-24V-24,7R 6,0-36,0 24 180 24.7 670 2.5 19.8
6000 323 6 42 32.7 TJZ42FO323i-24V-18,6R 6,0-36,0 24 180 18.6 670 2.5 14.9

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
