50GB38S 50mm převodový motor

1. Převeďte vysokorychlostní rotaci na silnější výstup
Integrovaná čelní převodovka snižuje vysokorychlostní rotaci motoru a zvyšuje využitelný výstupní točivý moment, což pomáhá motoru efektivněji zvládat úkoly při tlačení, zvedání, podávání a přemisťování nákladu.

2. Zlepšit řízení pohybu pro mechanická zařízení
Redukce převodového stupně usnadňuje přizpůsobení výstupní rychlosti skutečnému pohybu stroje a podporuje hladší a kontrolovanější provoz pohonů, dopravníků, robotických mechanismů a automatizačních systémů.

3. Zvolte správnou rychlost a točivý moment pro vaši aplikaci
V rámci stejné řady motorů jsou k dispozici různé redukční poměry. Zvolte rychlejší výstup pro podávání a dopravu, nebo pomalejší a silnější výstup pro zdvihací, tlačné a manipulační mechanismy.

4. Zjednodušte návrh a montáž stroje
Motor a převodovka jsou integrovány do jedné pohonné jednotky, což pomáhá snížit potřebu samostatných reduktorů, spojek a dalších převodových dílů. Uspořádání a instalace zařízení tak mohou být jednodušší.

5. Vhodné pro standardní pohon a inteligentní řídicí systémy
Použijte jej jako běžný motor s převodovkou nebo přidejte volitelný 5V A/B dvoukanálový enkodér pro zpětnou vazbu rychlosti a polohy. Dostupná brzda může také pomoci ovládat pohyb hřídele, když se motor zastaví.

KONTAKTUJTE NÁS 50GB38S 50mm převodový motor
  • 50GB38S 50mm převodový motor
  • 50GB38S 50mm převodový motor
  • 50GB38S 50mm převodový motor
  • 50GB38S 50mm převodový motor

Specifikace

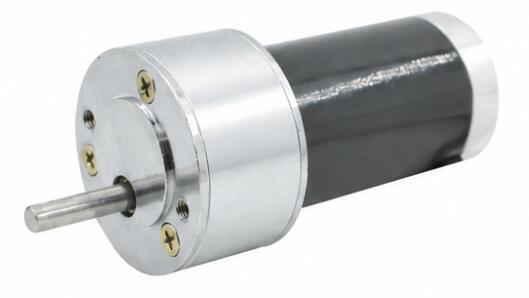

50GB38S-5 Materiál bydlení Slitina zinku Kodér Volitelný

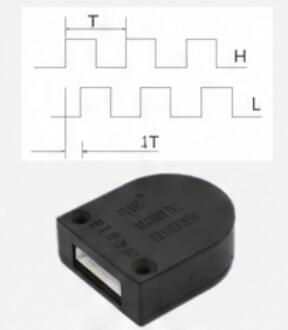

Model TJP50RO 50GB38S-6
A-B 2 kanály
D-Shape Encoder-5V 13PPR
Ložisko Kuličkové ložisko
Modul převodovky 0,7 mil
Komutátor Kartáčovaný
Materiál převodovky 40Cr ocel
Maximální tlaková síla na hřídel ≤ 15 kgf
Zadní řasa ≤2°
K dispozici brzda Ano
Konstrukce ozubených kol Čelní ozubené kolo

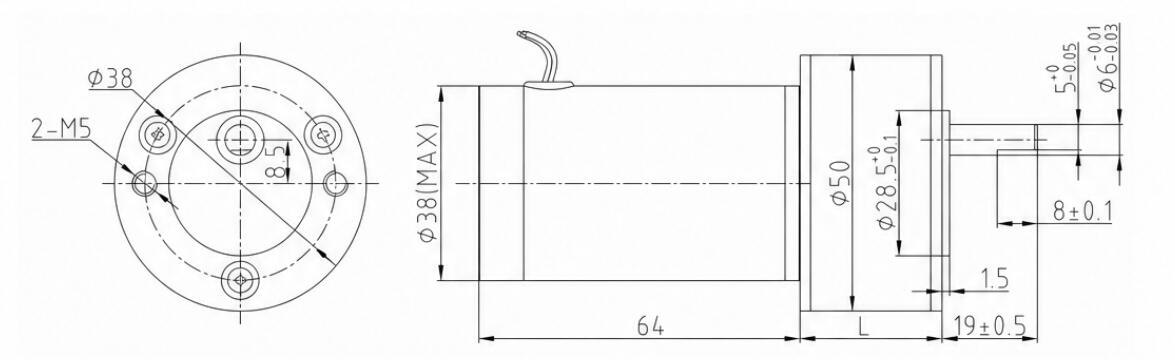

Rozměry (mm)
50GB38S-7

Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
5000 15.5 3 50 24.3 TJP50RO15.5i-12V-322.6R 3,0-18,0 12 300 322.6 1000 0.21 258.1
5000 19 3 50 24.3 TJP50RO19i-12V-263.2R 3,0-18,0 12 300 263.2 1000 0.26 210.5
5000 23.9 3 50 24.3 TJP50RO23.9i-12V-209.2R 3,0-18,0 12 300 209.2 1000 0.32 167.4
5000 30.5 3 50 24.3 TJP50RO30.5i-12V-163.9R 3,0-18,0 12 300 163.9 1000 0.41 131.1
5000 44 4 50 28.3 TJP50RO44i-12V-113.6R 3,0-18,0 12 300 113.6 1000 0.54 90.9
5000 68 4 50 28.3 TJP50RO68i-12V-73,5R 3,0-18,0 12 300 73.5 1000 0.83 58.8
5000 86 4 50 28.3 TJP50RO86i-12V-58.1R 3,0-18,0 12 300 58.1 1000 1.05 46.5
5000 109 4 50 28.3 TJP50RO109i-12V-45,9R 3,0-18,0 12 300 45.9 1000 1.33 36.7
5000 134 4 50 28.3 TJP50RO134i-12V-37.3R 3,0-18,0 12 300 37.3 1000 1.64 29.9
5000 158 5 50 32.3 TJP50RO158i-12V-31,6R 3,0-18,0 12 300 31.6 1000 1.74 25.3
5000 199 5 50 32.3 TJP50RO199i-12V-25.1R 3,0-18,0 12 300 25.1 1000 2.19 20.1
5000 253 5 50 32.3 TJP50RO253i-12V-19,8R 3,0-18,0 12 300 19.8 1000 2.5 15.8
5000 311 5 50 32.3 TJP50RO311i-12V-16.1R 3,0-18,0 12 300 16.1 1000 2.5 12.9
5000 481 5 50 32.3 TJP50RO481i-12V-10,4R 3,0-18,0 12 300 10.4 1000 2.5 8.3
5000 567 6 50 35.8 TJP50RO567i-12V-8,8R 3,0-18,0 12 300 8.8 1000 2.5 7.1
5000 876 6 50 35.8 TJP50RO876i-12V-5,7R 3,0-18,0 12 300 5.7 1000 2.5 4.6
5000 1101 6 50 35.8 TJP50RO1101i-12V-4,5R 3,0-18,0 12 300 4.5 1000 2.5 3.6
5000 1401 6 50 35.8 TJP50RO1401i-12V-3,6R 3,0-18,0 12 300 3.6 1000 2.5 2.9
5000 1725 6 50 35.8 TJP50RO1725i-12V-2,9R 3,0-18,0 12 300 2.9 1000 2.5 2.3

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte prosím zákaznický servis.
