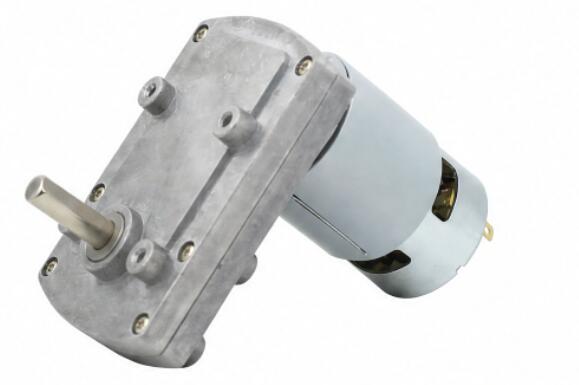

6096FG775 stejnosměrný čtyřhranný převodový motor

1. Plochá převodovka pro úsporu místa: ploché pouzdro 96×60 mm udržuje nízkou axiální výšku, přizpůsobuje se štíhlému uspořádání zařízení a šetří značný instalační prostor.
2. Vysoký točivý moment pro výkon při velkém zatížení: točivý moment zatížení až 5,0 N·m (asi 51 kgf·cm), s redukčními poměry od 37:1 do 1247:1 ve 3 až 5 převodových stupních, poskytující stabilní, nízkorychlostní pohon s vysokým točivým momentem.
3. Široké napětí pro flexibilní použití: dimenzované na 24 V s provozním rozsahem 6 až 36 V, vhodné pro různé napájecí systémy a pracovní podmínky.
4. Přesné materiály pro dlouhou životnost: ozubené kolo z legované oceli 40Cr, modul 0,8M, pouzdro ze slitiny zinku a olejové ložisko, s maximálním tlakem na hřídeli ≤15 kgf a vůlí ≤2°, které nabízejí odolnost proti opotřebení a dlouhou životnost.
5. Přesazený výstupní hřídel, motor s volitelným enkodérem: výstupní hřídel je umístěn mimo střed, aby odpovídal nesouosému uspořádání pohonu; motor může být vybaven 5V 13PPR dvoukanálovým enkodérem pro přesnou zpětnou vazbu rychlosti a polohy.

KONTAKTUJTE NÁS 6096FG775 stejnosměrný čtyřhranný převodový motor
  • 6096FG775 stejnosměrný čtyřhranný převodový motor
  • 6096FG775 stejnosměrný čtyřhranný převodový motor
  • 6096FG775 stejnosměrný čtyřhranný převodový motor

Specifikace

6096FG775 Materiál bydlení Slitina zinku Kodér Volitelný

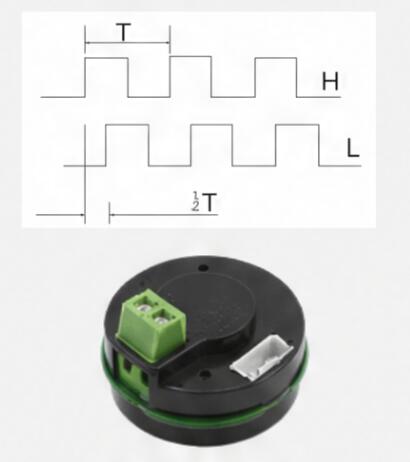

Model TJP96FT 6096FG775-1

A-B 2 kanály
775Kodér-5V 13PPR
Ložisko Ložisko oleje
Modul převodovky 0,8 mil
Komutátor Kartáčovaný
Materiál převodovky 40Cr ocel
Maximální tlaková síla na hřídel ≤ 15 kgf
Zadní řasa ≤2°
K dispozici brzda Ne
Konstrukce ozubených kol Čelní ozubené kolo

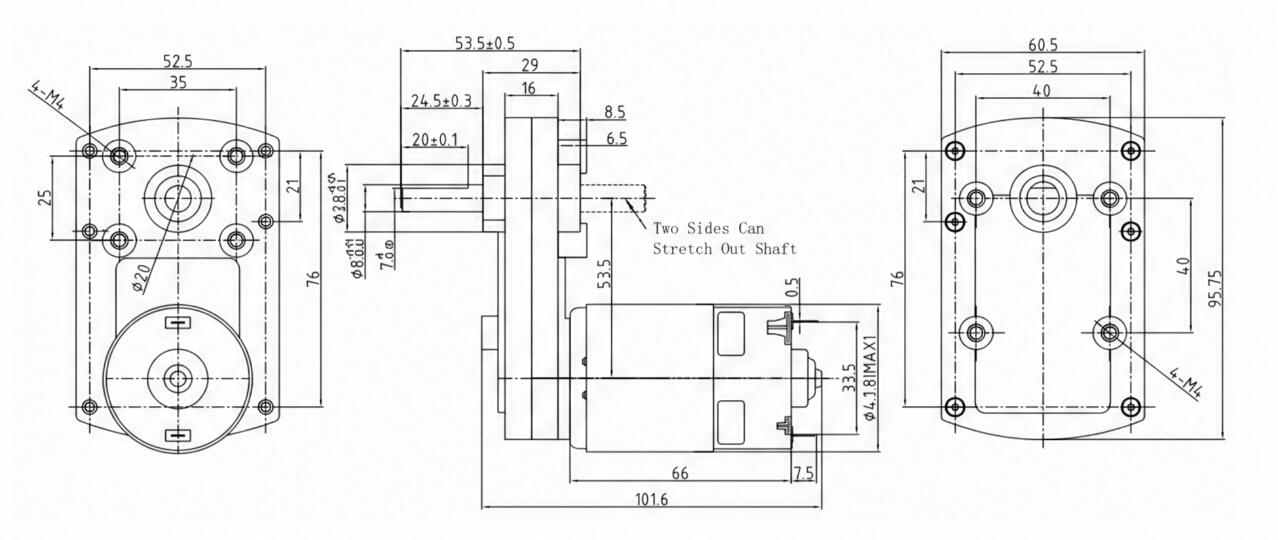

Rozměry (mm)
6096FG775-2
Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM L W Min-Max V V mA RPM mA N.m RPM
6500 37 3 96 60 TJP96FT37i-24V-175,7R 6-36 24 400 175.7 3000 2.32 140.5
6500 77.8 3 96 60 TJP96FT77.8i-24V-83.5R 6-36 24 400 83.5 3000 4.87 66.8
6500 156 4 96 60 TJP96FT156i-24V-41,7R 6-36 24 400 41.7 3000 5 33.3
6500 197 4 96 60 TJP96FT197i-24V-33R 6-36 24 400 33 3000 5 26.4
6500 254 4 96 60 TJP96FT254i-24V-25,6R 6-36 24 400 25.6 3000 5 20.5
6500 297 4 96 60 TJP96FT297i-24V-21,9R 6-36 24 400 21.9 3000 5 17.5
6500 327 4 96 60 TJP96FT327i-24V-19,9R 6-36 24 400 19.9 3000 5 15.9
6500 653 5 96 60 TJP96FT653i-24V-10R 6-36 24 400 10 3000 5 8
6500 826 5 96 60 TJP96FT826i-24V-7,9R 6-36 24 400 7.9 3000 5 6.3
6500 1027 5 96 60 TJP96FT1027i-24V-6.3R 6-36 24 400 6.3 3000 5 5.1
6500 1247 5 96 60 TJP96FT1247i-24V-5.2R 6-36 24 400 5.2 3000 5 4.2

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
