24JX370 Kartáčovaný motor s planetovou převodovkou

1. Více převodových poměrů pro flexibilní výběr rychlosti a točivého momentu
K dispozici s 1–5stupňovými planetovými převodovkami a redukčními poměry od 3,7:1 do 3736:1, což zákazníkům umožňuje zvolit správnou výstupní rychlost a točivý moment pro různé systémy pohonu.

2. Kompaktní 24mm planetová převodovka
Převodovka o průměru 24 mm poskytuje kompaktní řešení pohonu pro zařízení s omezeným prostorem, včetně robotických mechanismů, chytrých zámků, prodejních automatů, lékařských přístrojů a malých automatizačních systémů.

3. Stabilní a odolná převodovka
Konstrukce s planetovou převodovkou, převody ze spékané oceli, podporou kuličkových ložisek a modulem převodu 0,4 M pro zajištění stabilního přenosu výkonu pro kompaktní mechanické aplikace.

4. Široký provozní rozsah 3–18 V DC
Určeno pro provoz 3–18V DC se jmenovitým napětím 12V. V závislosti na zvoleném převodovém poměru se výstupní otáčky pohybují od 1,4 do 1405,4 ot/min a výstupní točivý moment dosahuje až 2,00 N·m.

5. Nízká vůle a podpora OEM/ODM
Vůle je ≤ 2°, což pomáhá zlepšit výkon polohování v přesně orientovaných systémech pohonu. Přizpůsobení OEM/ODM, možnosti výstupního hřídele a vzorové objednávky jsou k dispozici pro vývoj projektu.

KONTAKTUJTE NÁS 24JX370 Kartáčovaný motor s planetovou převodovkou
  • 24JX370 Kartáčovaný motor s planetovou převodovkou
  • 24JX370 Kartáčovaný motor s planetovou převodovkou
  • 24JX370 Kartáčovaný motor s planetovou převodovkou

Specifikace

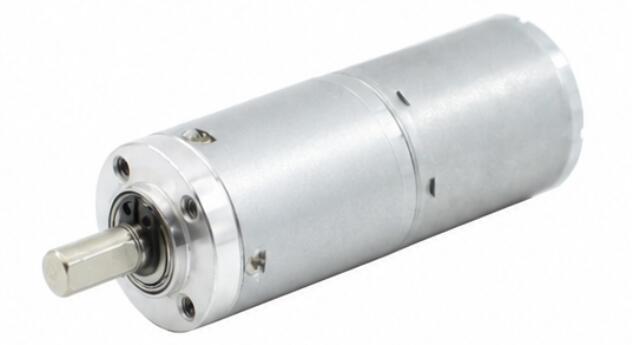

24JX370-3 Materiál bydlení Slitina zinku Kodér Volitelný
Model TJX24RA Nemůže být s kodérem
Ložisko Kuličkové ložisko
Modul převodovky 0,4M
Komutátor Kartáčovaný
Materiál převodovky Spékaná ocel
Maximální tlaková síla na hřídel ≤ 7 kgf
Zadní řasa ≤2°
K dispozici brzda Ne
Konstrukce ozubených kol Planetová převodovka

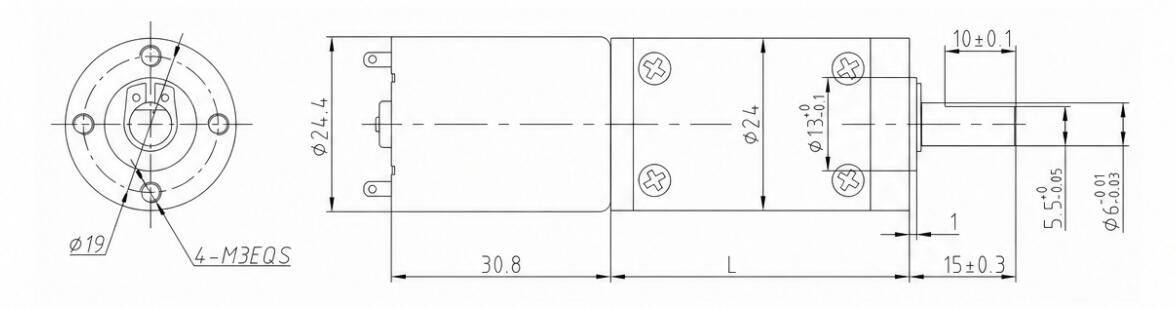

Rozměry (mm)
24JX370-4

Technické údaje

OTÁČKY DC MOTORU Poměr Převodové stupně Velikost převodovky Číslo modelu Napětí Žádné zatížení Na zatížení
Provozní rozsah Jmenovité napětí Aktuální Rychlost Aktuální Točivý moment Rychlost
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127,5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91,5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46,8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17,6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4,8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1,7R 3,0-18,0 12 30 1.7 120 2 1.4

Převod jednotky točivého momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Pokud potřebujete jiné parametry, kontaktujte zákaznický servis.
